Zaměření - otevíraná dveřní síť
Zaměření dveřní otevírané sítě Standard a Lux
K měření použijeme svinovací metr
1) Změříme světlost dveřního rámu na šířku, od jedné hrany rámu po protilehlou hranu rámu. Tím získáme šířku š (např. 700mm)
2) Změříme světlost dveřního rámu na výšku, od horní hrany rámu po spodní hranu rámu. Tím získáme výšku v (např. 2050mm)
3) Rám dveřní otevírací sítě je vyroben z hliníkového profilu o šířce 51mm nebo 53mm v případě varianty s kartáčovým těsněním. Pro správnou funkci sítě je vhodné zachovat přesah profilu, alespoň 15mm na každé straně, tedy k 15mm+15mm=30mm na šířku a 15mm+15mm=30mm na výšku. Výsledné rozměry pro objednání tedy budou:
Šířka = š+30mm (v našem případě tedy šířka = 700mm+30mm = 730mm)
Výška = v+30mm (v našem případě tedy výška = 2050mm+30mm = 2080mm)
Poznámka: přesah je možno volit větší, záleží však na celkové šířce viditelného rámu, viz níže.
4) Vyměřte výšku dělící příčky (neuvedete-li jinak, příčku umístíme do 1/3 výšky). Výška příčky se měří na její střed.
DŮLEŽITÉ UPOZORNĚNÍ:

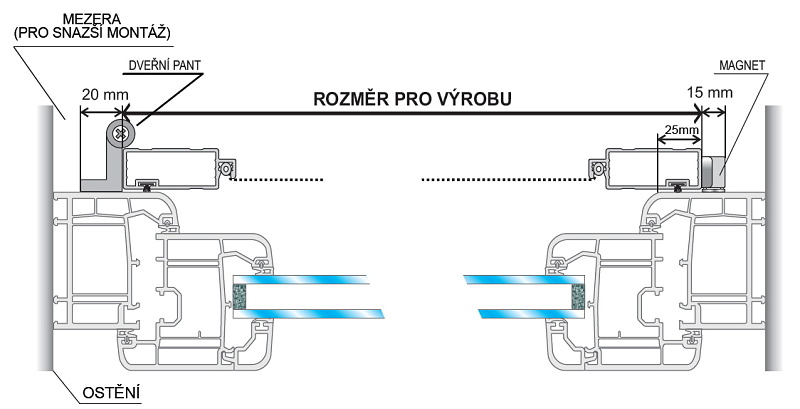

A) Panty, kterými se dveřní síť montuje na rám, mají šířku 20mm, toto je potřeba si uvědomit a ujistit se, že šířka viditelného rámu dveří je alespoň 35mm (15mm pro přesah profilu sítě a 20mm pro panty).
Podobně je potřeba se ujistit na straně magnetů, které mají šířku 15mm, tedy viditelný rám by měl být ideálně 30mm (15mm pro přesah profilu sítě a 15mm magnety).
Šířka pantů a ani magnetů se nezapočítává do objednávkových rozměrů!
B) Pokud Vám to situace umožní, ponechejte si, z důvodu snadnější montáže, mezeru mezi plánovaným pantem a bočním ostěním. Doporučujeme 30mm

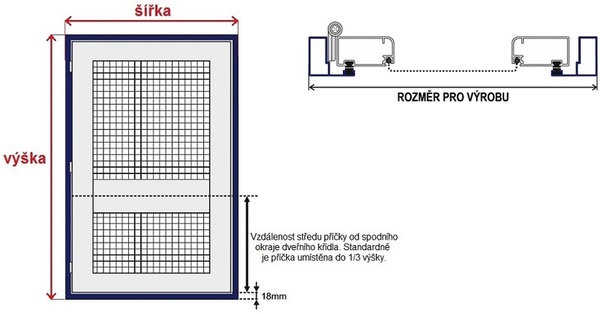

Zaměření dveřní sítě v rámu
U dveřní rámové sítě zadejte do objednávací tabulky šířku i výšku sítě včetně rámu:
